✅ CD 전선관이란?

• CD관(Corrugated Duct): 합성수지(PVC 등)로 만들어진 주름형 전선관으로, 유연성이 있어 시공이 간편하다는 장점이 있으나,
• 난연성·기계적 강도 부족 등의 이유로 고정 배선이나 은폐 배선에는 제한됩니다.



📌 CD 전선관 사용 금지 장소

장소	금지 이유	관련 규정
🔴 벽체 내부(은폐배선)	화재 시 연소 확산 위험, 유독가스 발생 가능	KESC 300.3.6.3 전기설비기술기준 별표 1
🔴 천장 속	난연성 부족, 유해 가스 발생 우려	상동
🔴 바닥 속 매립	하중에 의한 파손, 누전 위험	상동
🔴 습기 많은 장소(욕실, 세탁실 등)	수분 침투 시 절연 저하 및 쇼트 위험	상동
🔴 고정배선(정식 배관 공사)	CD관은 고정 배선용이 아님	전기설비기술기준 제6조
🔴 건축물 외벽 배선	자외선·온도 변화에 약함	KESC 240.3.2
🔴 산업·기계실	기계적 충격, 화재 위험 등	KESC 240.2.1, 240.3.2

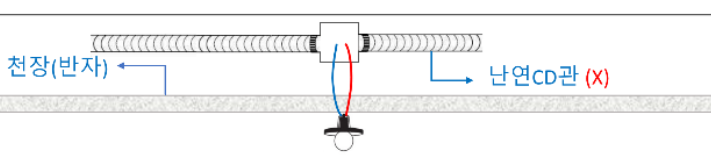

천정위 설치 불가

🟢 CD 전선관 사용 가능한 장소 (제한적 허용)

장소	조건	참고

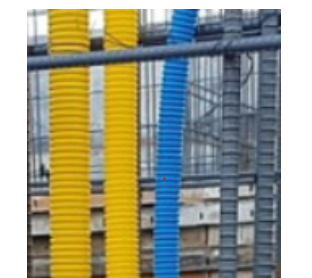

✅ 노출배선 중 임시시설(가설건물, 축대 조명 등)	단기 사용, 배선교체가 쉬운 조건	건축 완료 후 철거 예정일 경우
✅ 비상용, 임시 전력 공급 라인	유지관리 쉬운 노출 구조	비난연성 주의 표시 필요
✅ 실내 중 노출 배선 (벽 외부 등)	단, 물리적 충격 없고 관리 가능한 환경	학교, 사무실 등에서 임시 사용 시

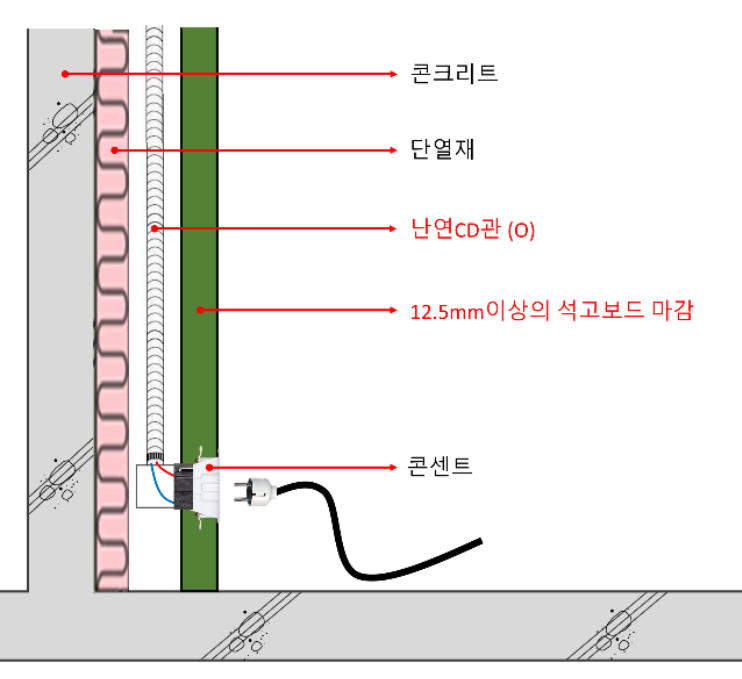

석고보드 석고보드

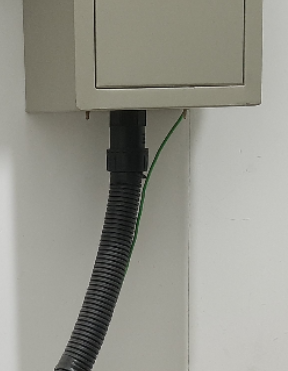

옥내 노출시공(건물안 가능)

콘크리트 내부 가능

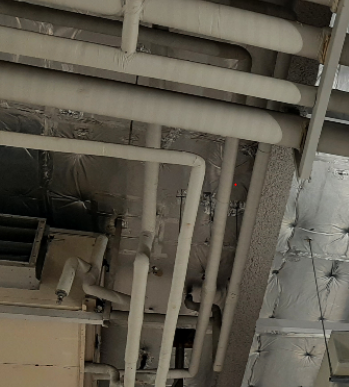

천정이 오픈되어 있는 장소

📘 관련 규정 인용

1. 한국전기설비규정(KESC)

• 제300.3.6.3

“합성수지제 주름관(CD관)은 난연성이 부족하므로, 벽 내·천장 내·바닥 내 등 은폐 배선에는 사용할 수 없다.”

• 제240.2.1(전선 및 케이블의 선정)

“사용 장소의 온도, 습도, 화학적 영향, 기계적 충격 등을 고려하여 적합한 전선 및 배선재를 선정할 것.”

• 제240.3.2(기계적 보호)

“배선이 벽체 내 또는 바닥 속에 매설되는 경우에는 기계적 보호가 가능한 전선관 또는 케이블 공사를 사용할 것.”



2. 전기설비기술기준 별표 1 [제6조 관련]

“배선용 전선관은 KS규격을 만족하는 것으로 난연성 또는 불연성 재질로 되어 있어야 하며, 전선의 기계적 보호가 가능한 것이어야 한다.”



❗ 결론 요약

항목	사용 가능 여부	설명
벽·천장·바닥 속 은폐 배선	❌ 금지	화재 확산 위험, 기계적 보호 불가
습기 많은 곳	❌ 금지	누전 및 절연 성능 저하
고정배선, 정규 전기공사	❌ 금지	비정규 자재로 분류됨
임시 시설, 노출배선(비상용)	⭕ 제한적 허용	단, 화재 주의 표시 필요

📎 실무 팁

• CD관을 현장 시공에서 사용할 경우, 소방 점검 또는 전기 안전 점검 시 지적을 받을 수 있습니다.

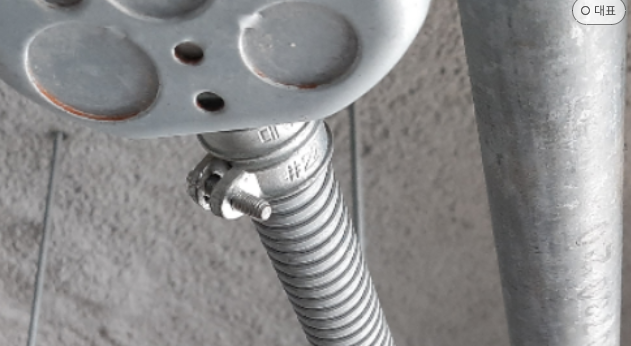

• 반드시 난연성 PVC 전선관, 금속관(EMT, IMC), **플렉시블 금속전선관(FP 등)**을 사용해야 법적으로 적합한 전기공사입니다.

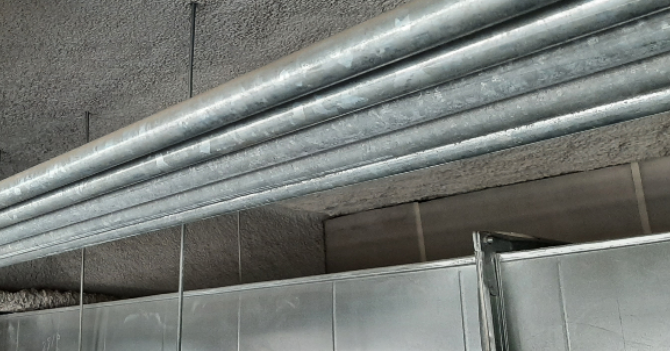

금속관공사(천정내부에 설치)

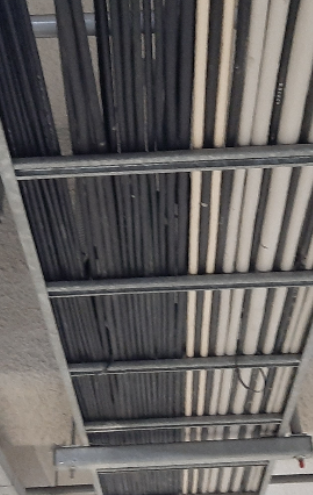

CV전선은 노출트레이에 설치가능
